上海某機械企業零件倉庫改造項目
本項目是對上海某機械設備制造企業物流倉儲系統進行整體改造，由于原項目建設廠家不能在提供技術服務，需要對項目進行整體改造。
該物流倉儲系統位于上海自由貿易區上海某機械設備制造企業聯合廠房B區，占地面 積5400平方米。系統主要由4個子系統組成：自動化立體倉儲系統，包括庫前處理區、立 體庫存儲區、出庫揀選區、出庫緩存區、出庫配送區5個功能分區；倉儲周邊系統，包括 一樓入庫區，二樓出庫區2個功能分區；平庫倉儲系統，包括橫梁式貨架區，隔板式貨架 區、懸臂式貨架區、落地存放區、預留庫房6個功能分區；升降庫系統，包括16臺升降庫。 改造項目主要對立體庫系統、倉儲周邊送系統的調度、管理以及平面庫、升降庫的管理進 行升級，使倉庫系統與SAP ERP系統可以聯通使用。
項目改造范圍主要包括：
立體庫區（含6臺日本岡村堆垛機，使用三菱PLC控制，9576個貨位）；
一樓入庫區輸送系統（含輸送機28臺、環形穿梭車3臺，使用西門子PLC控制）；
二樓出庫區輸送系統（含直軌穿梭車2臺、輸送機43臺，使用西門子PLC控制）；
二樓出庫揀貨緩存系統（含直軌穿梭車2臺、移載小車6臺、輸送機150臺、1~2 樓 往復式垂直升降機2臺，使用西門子PLC控制）；
以上區域，對所有輸送設備硬件進行維護，對PLC電控系統進行全面改造，對WMS/WCS/PDA系統進行全新開發。
平面庫區（僅改造管理軟件系統WMS/PDA）；
升降庫區（僅改造管理軟件系統WMS/PDA）。

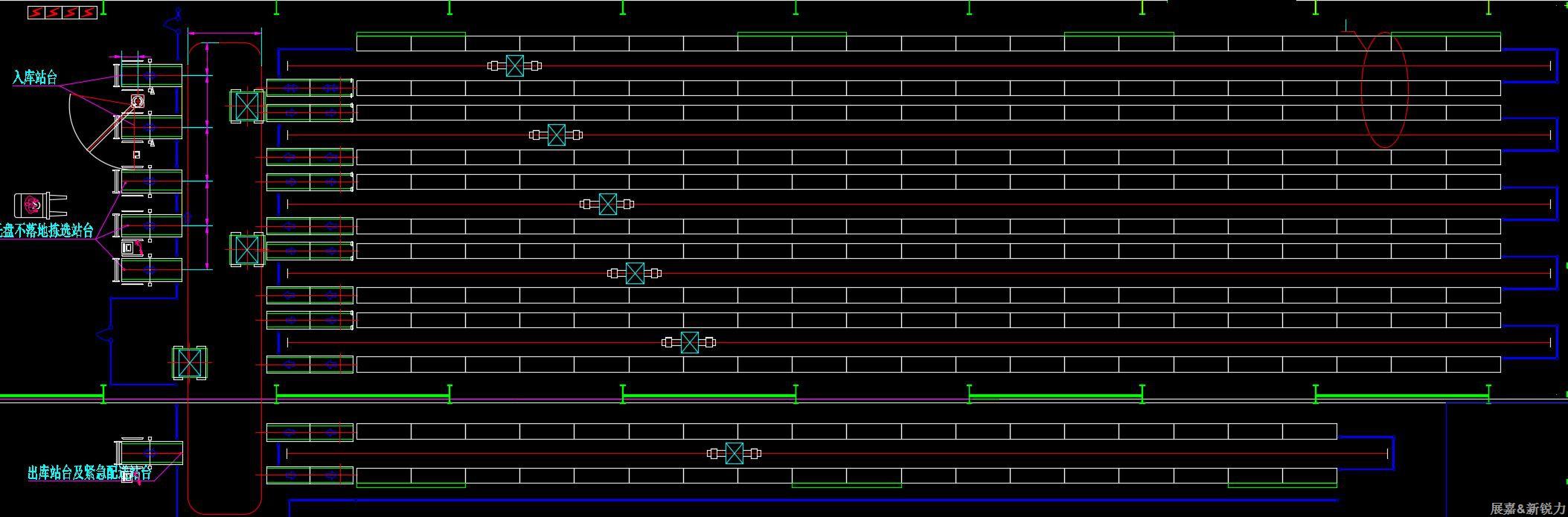

一樓布局

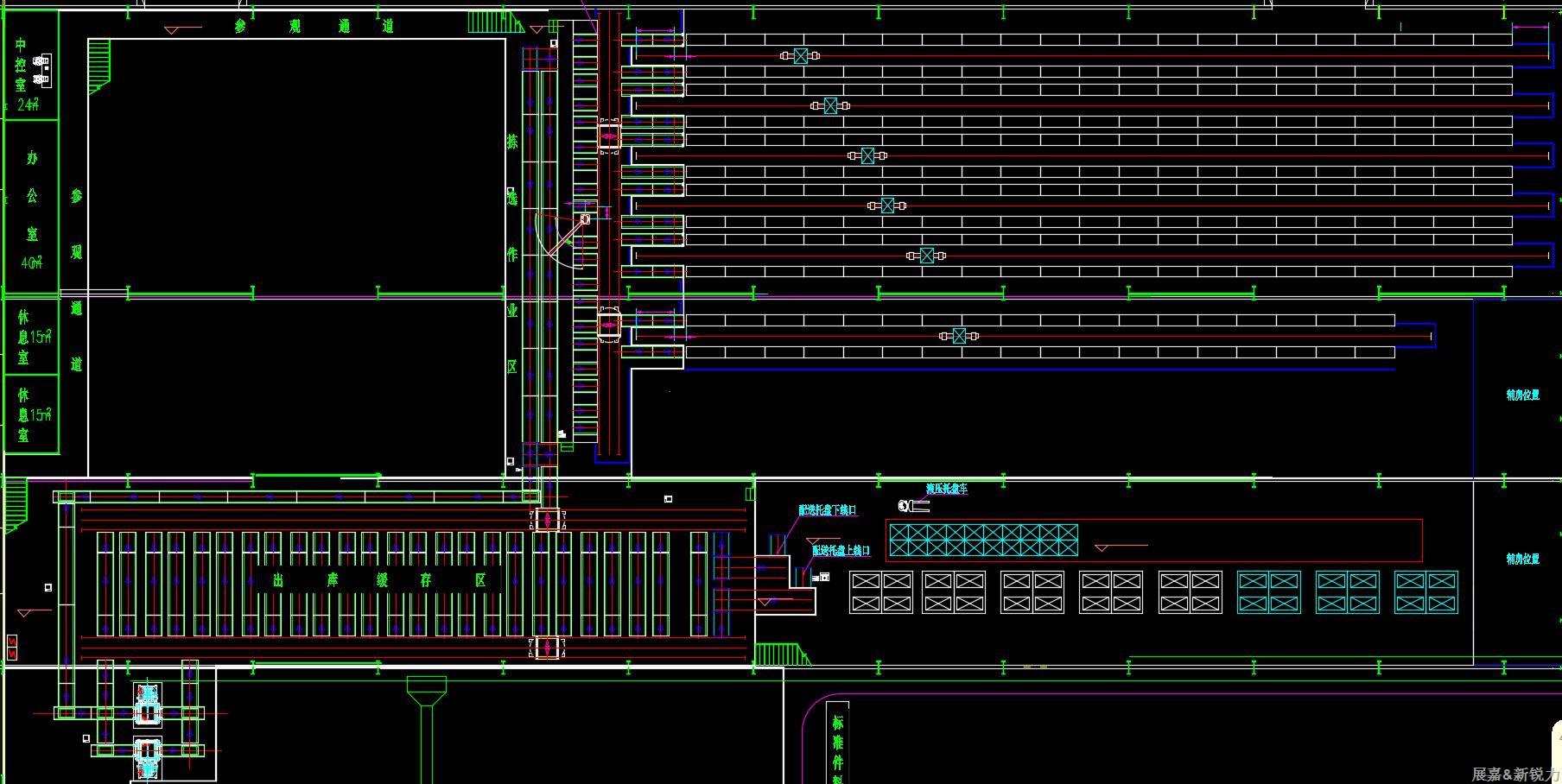

二樓布局

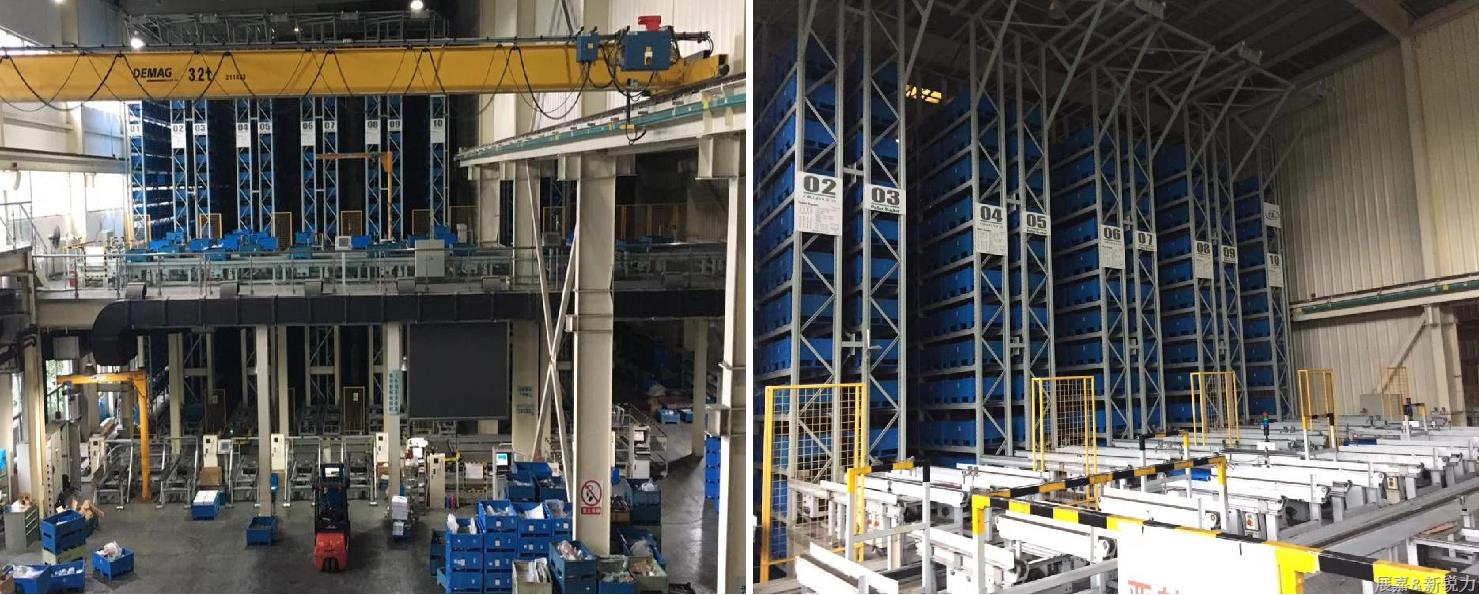

立庫區現場實景

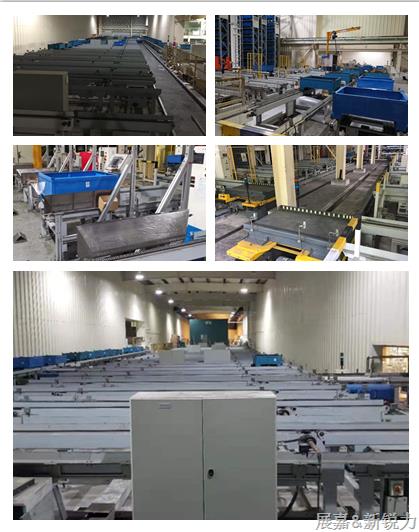

揀貨區緩存區現場實景

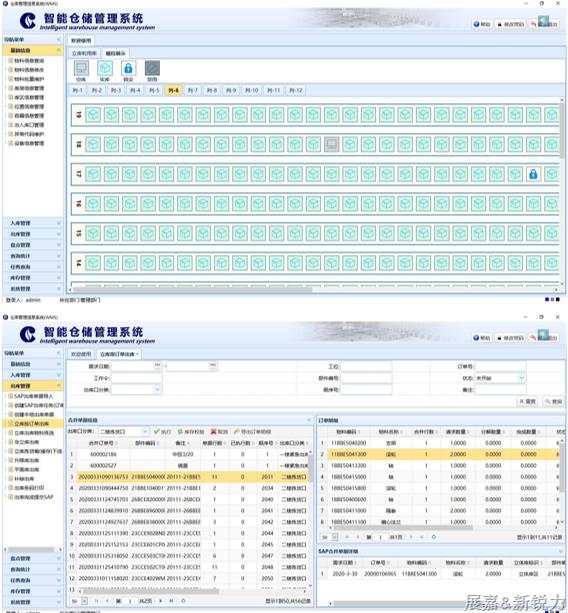

WMS

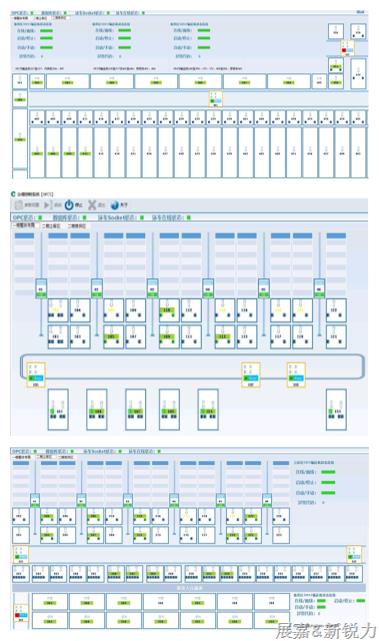

WCS

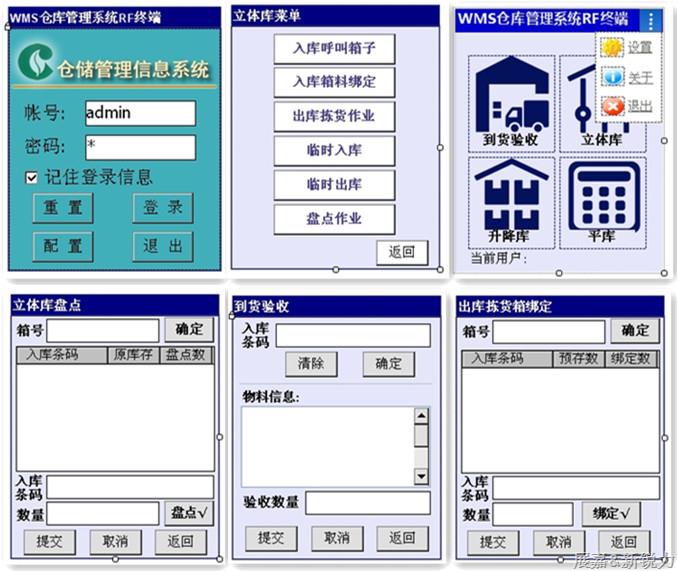

PDA
